多年来，郭俊飞积极寻求社会优质资源，将更多的国内外先进技术引入公司，所组建的“江门市博盈特焊发电装备表面增材强化技术重点实验室”成为江门市首批市重点实验室。他联合有关研究所申报“高参数垃圾焚烧发电机组关键部件堆焊防护层开发及应用”项目获得江门市科技局2023年重点支持项目。为了增加高技能焊接技术人员的社会待遇，他还主导成立了“职业技能等级认定”机构，助力“制造业当家”。

奋战在研发一线

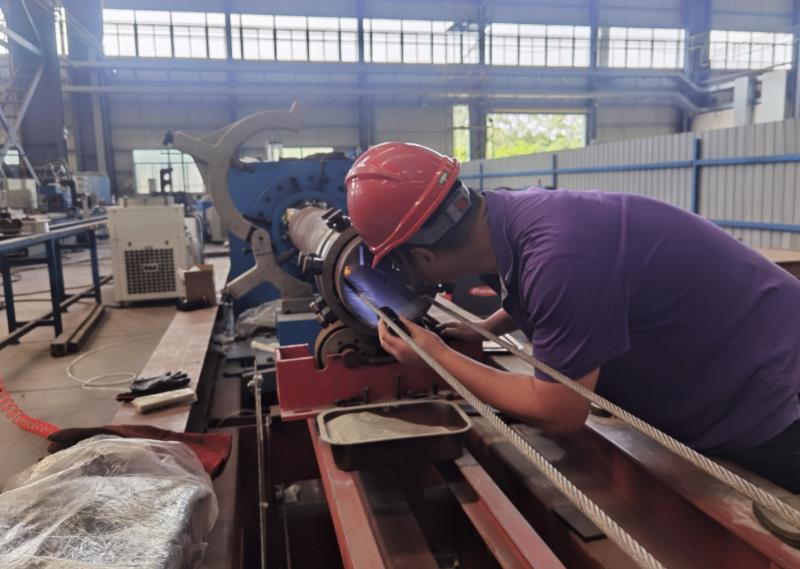

自加入广东博盈特焊技术股份有限公司以来，郭俊飞根据公司产品特点，长期从事超薄超低稀释率的堆焊研发和降低产品制造成本的工艺研究。

郭俊飞告诉记者，针对堆焊制造的不锈钢复合管，市场常规工艺存在的难点是：采用低稀释率的方法堆焊，由于冷却速度过快，堆焊层表面存在细小的裂纹或者堆焊层内部存在细小裂纹，这样在后续的变形加工过程中，细小的裂纹源在应力的作用下延伸，甚至可能延伸到堆焊，这种缺陷在大面积生产的时候发现困难，需要采用表面检测的方法如PT。

“大规模的检验不但浪费了检验材料，后续的修补也造成制造成本的上升。如果采用高稀释率的方法堆焊，过高的稀释率虽然能改善微小裂纹，但是，防腐性能不能满足服役环境的要求，需要增加堆焊层的厚度，这样对于堆焊材料的浪费比较严重，同时也会增加制造成本。如果采用特殊定制的焊丝（一般是进口焊丝）进行堆焊，焊丝价格比较高，生产成本仍然不能降低。”郭俊飞说，针对这种情况，自己和团队进行了反复的工艺测试，发现堆焊的熔池在3-5S内冷却下来，在使用市场常规材料的前提下，既能保持较低的稀释率，也能有效杜绝微小裂纹的产生。为了满足这一冷却时间，对堆焊焊机的脉冲参数进行了反复的调整，满足工艺的前提下，改善热输入，同时配合特殊的冷却工艺，实现了熔池在3-5S内冷却下来的稳定工艺。在稳定产品质量的情况，产品制造成本下降30%。

焊接作为特殊工种，在保护不当的情况下，电弧辐射会对焊工的皮肤造成危害，即“脱皮”现象。在不锈钢复合管超低稀释率堆焊的研发过程中，为了查看电弧的熔滴的过渡形式、不同热输入情况下电弧的冷却速度、不同工艺参数下裂纹的分布位置、大小及规律、不同供应商焊材对结果的影响等，郭俊飞需要经常进行调节焊机程序、完成焊接过程、观察结果。 为了找到微小裂纹(0.2mm), 打磨过程中稍微用力，微小的裂纹就可能被打磨掉，需要用打轮机一点一点轻轻打磨，采用PT检测，打磨、PT检测等重复工作，直到找到微小缺陷分布，尺寸等规律。针对此缺陷重新调整相应的参数，重新焊接，重现检测。在广东较长的高温天气下，周而复始的焊接测试过程中，面部和手部的保护不当，经常造成面积和手部的大面积“脱皮”现象。即便如此，郭俊飞从未有任何怨言，仍一直奋战在研发一线。

参与制造标准体系多样化

在进行内部研发的同时，郭俊飞还积极寻求社会优质资源，与科研机构、高校合作，将更多的国内外先进技术引入到公司。在他的努力下，“江门市博盈特焊发电装备表面增材强化技术重点实验室”成为江门市首批市重点实验室。借助于“百千万工程”政策引导，作为企业方负责人，联合“广东省科学院中乌焊接研究所”、“广东省科学院新材料研究所”申报“高参数垃圾焚烧发电机组关键部件堆焊防护层开发及应用”项目获得江门市科技局2023年重点支持项目。

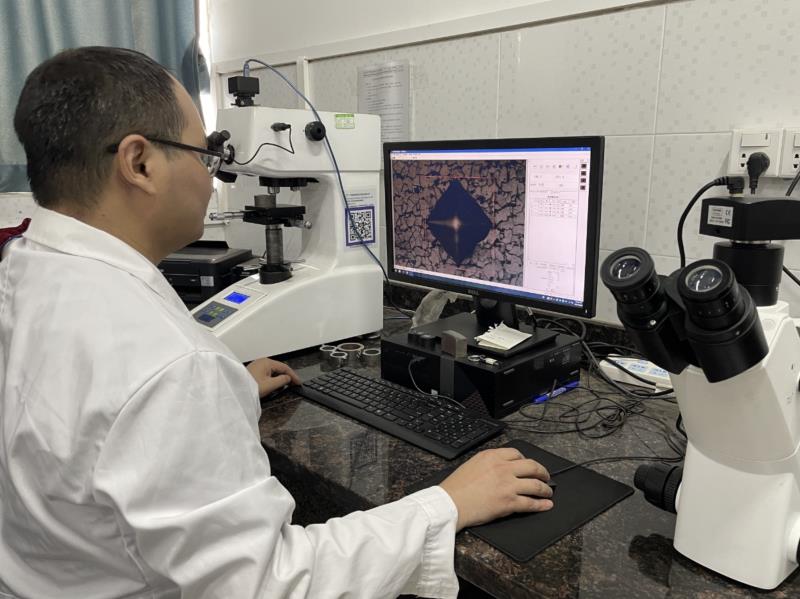

对于长期从事焊接工艺工作者，郭俊飞在日常生活中及时全面了解产品质量对工艺的研发具有重要意义。自主学习了焊缝检验的常规方法(RT、UT、MT、PT、DR等)、ISO9001质量管理体系等, 并考取了相应的国家技能证书。在做“运动员”的同时，掌握了“裁判员”的相应技能。

鉴于公司业务面向全球化的特点，郭俊飞还参与制造标准体系多样化如：GB、ASME、PED、PESR、METI等，每个标准体系包含制造、焊接、热处理、操作人员管理等大量的标准。对于年轻的技术工作者来说，掌握大量的标准比较困难。为了帮助年轻的技术工作者成长，郭俊飞更是长期开展培训工作，讲解注意要求、高频率点错、每年标准更新等。对于车间操作人员，协助公司焊接技师建立“焊工技能大师工作室” 负责公司焊工技能培训工作，为公司培养和储备高级焊接技术人才。同时为了增加高技能焊接技术人员的社会待遇，经江门市人力资源和社会保障局批准，郭俊飞还主导成立了“职业技能等级认定”机构，目前已开展1次公司职业技能等级认定。

【文/图 江门日报记者 傅雅蓉】
